Callgever

02-02-2002

Programma gemaakt door Wim PA0WSO tbv. callgever

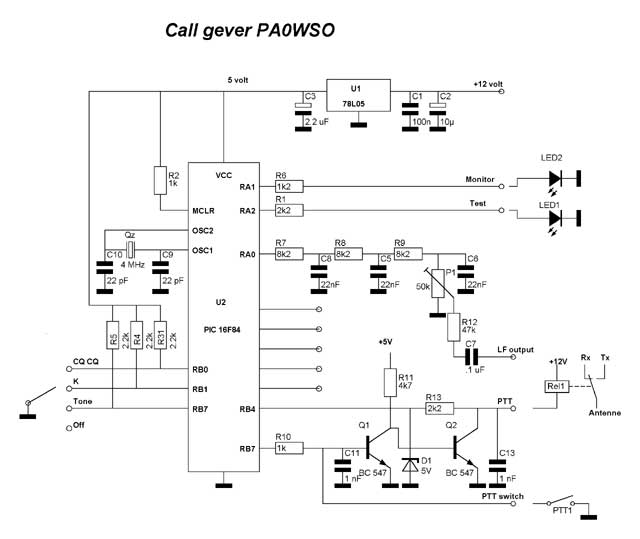

Beschrijving van deze automatische CQ, K en toon gever.

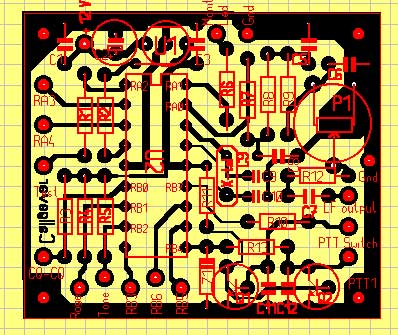

Dit ontwerp is gemaakt op een printplaat van 40x45mm.  Als de 12 volt voedingspanning aangesloten wordt  aan de print, gaat de PIC processor als eerste  de uitgang RB7 hoog maken (+5 volt) en kijken in welke stand schakelaar Sk1 staat. Afhankelijk van de stand van deze schakelaar kunnen we kiezen welk deel van het programma we willen gebruiken. Het laagfrequent audio kan aangesloten worden parallel aan de microfoon.

Off:

Hier kunnen we met behulp van Sk2 het zend/ontvang relais1 bedienen. Led1 knippert.



Tone:

Nu geeft de uitgang  (LF output) een constante toon van 750 Hz en Relais1 wordt bekrachtigd  Led2 is aan.



K:

Hier wordt bij het loslaten van Sk2 een K geseind. Gedurende dit seinen blijft Relais1 bekrachtigd. Led2 knippert in het ritme van het morse teken.



CQ CQ:

In deze mode geeft de CQ gever de opgegeven tekst in morse. Ook hier is weer relais1 bekrachtigd. Led2 knippert in het ritme van de morse tekens.



Best 73's    Wim..... PA0WSO

  De source file
